Projekte – Straßenbau und Verkehr

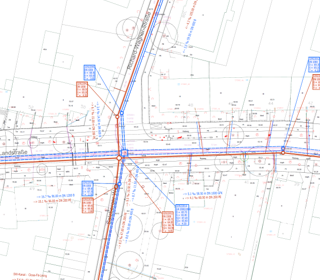

Für die Stadt Osnabrück und die SWO Netz GmbH setzte die HI-Nord Planungsgesellschaft mbH die Arbeiten zur Umstellung der Mischwasserkanalisation auf ein Trennsystem im 2. Bauabschnitt der Rheiner Landstraße fort. Die Planung umfasst die Sanierung der Straße auf ihrer gesamten Breite sowie die teilweise Erneuerung und Neuverlegung der vorhandenen Versorgungsleitungen.

Das Plangebiet erstreckt sich von der Straße „Am Finkenhügel“ bis „An der Blankenburg“ (ca. 800 m) und beinhaltet zusätzlich einen Abschnitt der „Trotzenburg“ (ca. 150 m). Die neue Trennkanalisation wird an den bereits fertiggestellten 1. Bauabschnitt der Rheiner Landstraße angeschlossen.

Im Rahmen der Bauarbeiten wurde die offene Verlegung unter Vollsperrung des Verkehrswegs umgesetzt. Auf der stark frequentierten Rheiner Landstraße wurden ein Regenwasserkanal bis DN 1000 sowie ein begleitender Schmutzwasserkanal DN 200 über eine Länge von etwa 800 m neu verlegt.

Leistungen des Ingenieurbüros:

• Leistungen bei Ingenieurbauwerken gem. HOAI 2013 Teil III § 43, LPH 3-8, Honorarzone III
• Leistungen bei Verkehrsanlagen gem. HOAI 2013 Teil III § 47, LPH 6-8, Honorarzone III
• Örtliche Bauüberwachung

Auftraggeber	Stadt Osnabrück – Fachdienst Verkehrsanlagen, Hasemauer 1, 49074 Osnabrück
Ansprechpartner	Dipl.-Ing. Michael Kipsieker Dipl.- Ing. Christian Saft
Technische Daten	RW-Kanal: 830 m DN 300 bis DN 1000 SW-Kanal: 800 m DN 200
Projektbeginn/-ende	2020 – 2024

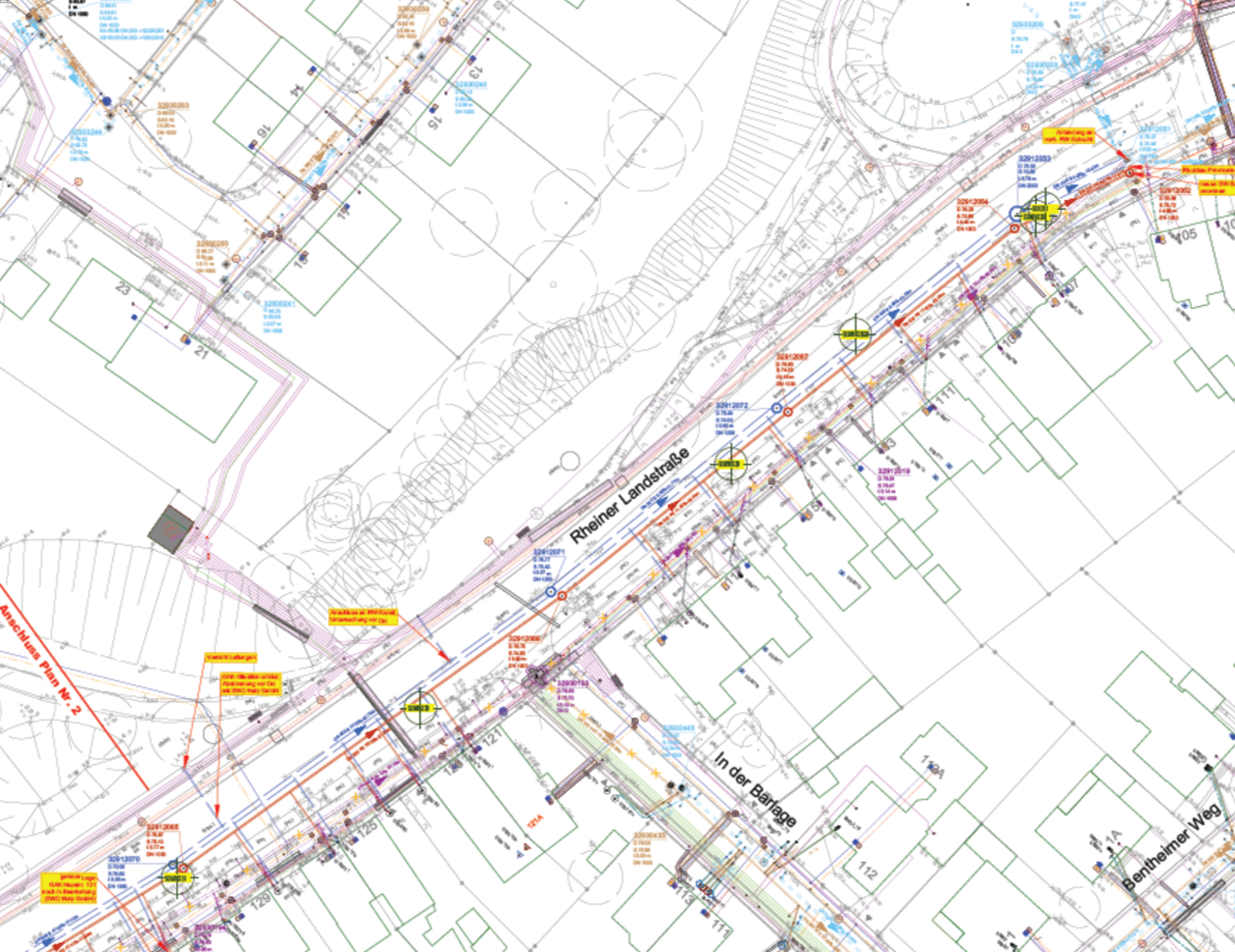

Für die Stadt Osnabrück und die SWO Netz GmbH erarbeitete die HI-Nord Planungsgesellschaft einen Verfahrensvergleich zwischen offener und geschlossener Bauweise zur Umstellung der Mischwasserkanalisation auf ein Trennsystem. Dabei wurde die klassische offene Verlegung unter Vollsperrung des Verkehrswegs der geschlossenen Stollenbauweise gegenübergestellt.

Im Anschluss wurde HI-Nord mit den weiteren Planungs- und Bauleistungen der Leistungsphasen 4 bis 8 beauftragt. Auf der stark frequentierten Ausfallstraße Rheiner Landstraße wurden ein Regenwasserkanal bis DN 1600 sowie ein begleitender Schmutzwasserkanal DN 200 über eine Länge von 800 m neu verlegt. Darüber hinaus begleitete HI-Nord den Versorgungsleitungsbau, die Erneuerung des Straßenoberbaus sowie die Umleitungsplanung während der Vollsperrung.

Leistungen des Ingenieurbüros:

•  Leistungen bei Ingenieurbauwerken gem. HOAI 2013 Teil III § 43, Leistungsphasen 1–8
•  Leistungen bei Verkehrsanlagen gem. HOAI 2013 Teil III § 47, Leistungsphasen 4–8
•  Örtliche Bauüberwachung

Auftraggeber	Stadt Osnabrück – Fachdienst Verkehrsanlagen, Hasemauer 1, 49074 Osnabrück
Ansprechpartner	Dipl.-Ing. Michael Kipsieker Dipl.- Ing. Christian Saft
Technische Daten	RW-Kanal: 720 m bis DN 1600 SW-Kanal: 800 m DN 200 Straßen: 11.200 m², Bk 3,2
Projektbeginn/-ende	10/2017 – 12/2022

In dem rd. 1,2 ha großen Neubaugebiet „Wohnen Am Freibad“ in der Stadt Billerbeck sind 15 Wohnbaugrundstücke geplant. Hierzu wurden eine Trennkanalisation und eine Baustraße (BK 1,0) geplant. Die Baustraße soll später als Anliegerstraße ausgebaut werden. In diesem Zuge wurde vorab ein möglicher Straßenendausbauvorschlag geplant.

Das Freimachen des Baufeldes bzw. die Abbrucharbeiten einer Hofstelle (Asbest und sonstige Gefahrstoffe) erfolgten durch eine separate Ausschreibung. Außerdem erfolgte für die Abwasserableitung in das anliegende Kanalnetz ein hydraulischer Langzeitnachweis mit dem Programm Hystem-Extran und LANGZEIT.

Leistungen des Ingenieurbüros:

• Leistungen bei Ingenieurbauwerken § 43 HOAI 2013, Teil 3, Abschnitt 3, LPH 2 - 9
• Leistungen bei Verkehrsanlagen § 47 HOAI 2013, Teil 3, Abschnitt 4, LPH 2 - 3 und 5 – 9

Auftraggeber	GIWO der Stadt Billerbeck, Markt 1, 48727 Billerbeck
Ansprechpartner	Dipl.-Ing. C. Börger und Dipl.-Ing. M. Watzenig
Technische Daten	Erschließungsfläche: 1,2 ha RW Kanal: 130 m DN 300 SW Kanal: 130 m DN 200 Straßen: 1.100 m² Bk 1,0
Projektbeginn/-ende	02/2017 – 03/2018

Die Hauptstraße ist der Hauptverkehrsweg auf der Insel Langeoog. Sie führt vom Bahnhof in die Innenstadt und ist zu wesentlichen Teilen als Fußgängerzone ausgewiesen. Aufgrund von Schäden in der Kanalisation und der Straßenoberfläche war die Straße zu erneuern.

Die HI-Nord Planungsgesellschaft mbH war beauftragt mit der Planung und Bauüberwachung zur Erneuerung der Straße und der Mischwasserkanalisation Auf einer Länge von ca. 500 m wurde die Straße in voller Breite neu ausgebaut. Angepasst an die ursprüngliche inseltypische Bauweise wurden die Seitenräume im Klinkerpflaster (rotbunt/Torfbrand) im Oldenburger Format ausgebaut.

Die Verlegung in den Einmündungsbereichen erfolgt in alter Handwerksart hochkant von Hand gesetzt in Sandbett mit Klinkerabschluss. Das Fahrbahnband aus Betonsteinpflaster in 4-Steinformat, sowie die Bordabschlüsse waren aus der Planung der Dorferneuerung vorgegeben.

Leistungen des Ingenieurbüros:

•  Leistungen bei Ingenieurbauwerken gem. HOAI Teil VII § 43, LPH 2-8
• Leistungen bei Verkehrsanlagen gem. HOAI Teil VII § 47, LPH 2-8
• Örtl. Bauleitung

Auftraggeber	Gemeinde Langeoog, Hauptstraße 28, 26456 Langeoog
Ansprechpartner	Dipl.-Ing. Michael Kipsieker
Technische Daten	Ausbaufläche = rd. 3.400 m²
Projektbeginn/-ende	10/2015 – 06/2016
