Projekte – Abwasserbehandlung / Pumpstationen und Sonderbauwerke
In der Gemeinde Wallenhorst wird das Abwasser von rund 24.000 Einwohnern in den Kläranlagen Barlager Esch und Rulle behandelt. Der Transport zur Kläranlage Barlager Esch erfolgt über das Hauptpumpwerk „Hansastraße“ und zwei Druckrohrleitungen unterhalb des Osnabrücker Stichkanals. Das bestehende Pumpwerk befindet sich in einem sanierungsbedürftigen Zustand. Die HI-Nord Planungsgesellschaft wurde mit der Sanierungsplanung beauftragt.
Die Vorplanung zeigte den wirtschaftlichen Neubau eines Pumpwerks als beste Lösung. Im Variantenvergleich entschied sich die Gemeinde für die Ausführung als trockenaufgestelltes Pumpwerk aufgrund betrieblicher Vorteile.

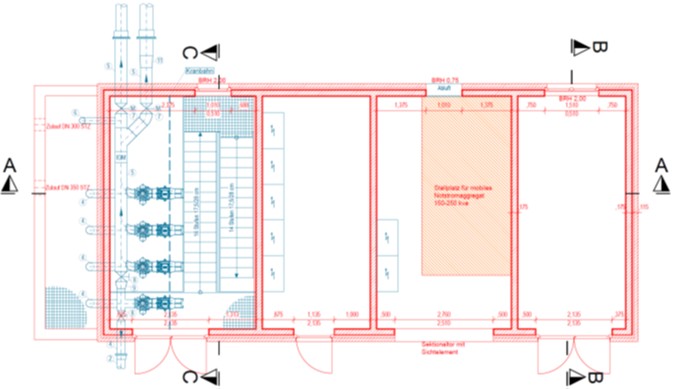

Der Neubau umfasst ein Betriebsgebäude mit Schaltanlage, mobilem Notstromaggregat, Lagerraum und einer PV-Anlage. Die auf dem Gelände vorhandenen, ehemaligen Klärbecken werden im Zuge der Maßnahme instandgesetzt und künftig als Regenwetter-Speicherbecken genutzt.
Leistungen des Ingenieurbüros:
- Leistungen bei Ingenieurbauwerken gem. HOAI Teil III § 43, LPH 1-9
- Leistungen bei der Technischen Ausrüstung gem. HOAI Teil IV § 55, LPH 1-9
- Leistungen bei der Tragwerksplanung gem. HOAI Teil IV § 53, LPH 1-6
| Auftraggeber |
Gemeinde Wallenhorst, Rathausallee 1, 49134 Wallenhorst |
| Ansprechpartner |
Dipl.-Ing. Michael Kipsieker |
| Technische Daten |
1. Druckrohleitung: DA 355x32,3 PE-HD
2. Druckrohrleitung: DA 315x28,7 PE-HD
Fördervolumen 3 Pumpen: 141 l/s |
| Projektbeginn/-ende |
2022 - heute |
Das Hauptpumpwerk Springenkamp transportiert nahezu das gesamte Schmutzwasser der Stadt Olfen (ca. 10.000 EW und 1 km² Gewerbegebiet) und stellt einen zentralen Knotenpunkt im Abwassernetz dar. Die Stadt Olfen beauftragte die HI-Nord Planungsgesellschaft mbH mit der Planung und Bauüberwachung der Sanierung.

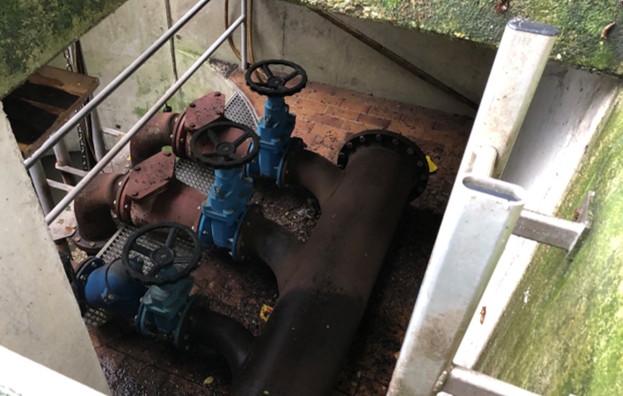

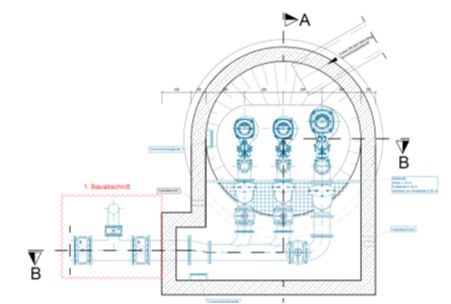

Zur Umgehung des Pumpwerks wurde ein T-Stück mit Schiebern in die Druckrohrleitung eingebaut. Der Zulauf kann über einen Plattenschieber abgesperrt werden. Eine mobile Pumpe fördert das Abwasser direkt in die Druckrohrleitung, sodass das Pumpwerk für Wartungs- und Sanierungsarbeiten außer Betrieb genommen werden kann. Die Umleitung diente während der Bauzeit als Provisorium. Aufgrund der bestehenden Asbestzementleitung galten besondere Arbeitsschutzmaßnahmen.

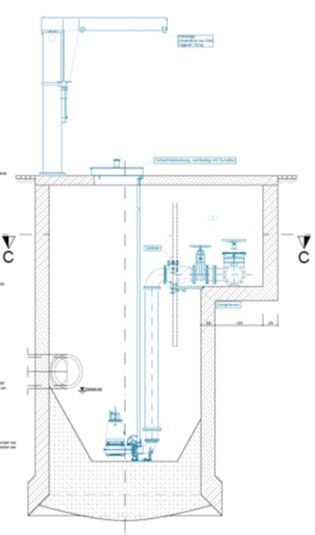

Im Zuge der Sanierung wurden frequenzgeregelte Pumpen installiert, die energieeffizient und zulauforientiert betrieben werden. Rohrleitungen und Armaturen sowie die veraltete Schaltanlage wurden vollständig erneuert. Für den Frequenzumrichterbetrieb der Trockenwetterpumpen wurden zwei FU installiert; die Regenwetterpumpe arbeitet ungeregelt zur Sicherstellung der Maximalleistung.
Leistungen des Ingenieurbüros:
- Objektplanung, Teil 3 Ingenieurbauwerke, LP 2-3 und 5-8 gem. § 43, HOAI 2013
- Fachplanung, Teil 4 Technische Ausrüstung Maschinentechnik, LP 2-3 und 5-8 gem. § 55, HOAI 2013
| Auftraggeber | Stadt Olfen, Kirchstraße 5, 59399 Olfen |
| Ansprechpartner |
Dipl.-Ing. Michael Kipsieker |
| Technische Daten |
Druckrohrleitung: rd. 2 km DN 400 |
| Projektbeginn/-ende |
2021 - 2025 |
Im Rahmen einer Untersuchung verschiedener Klärschlammentsorgungskonzepte wurde die Installation einer solaren Klärschlammtrocknung auf der Kläranlage Langeoog als wirtschaftlichste Lösung zur Klärschlammentwässerung festgestellt. Die HI-Nord Planungsgesellschaft wurde mit der Planung und Bauüberwachung zur Errichtung der solaren Trocknungsanlage beauftragt. Die Grundfläche der Anlage beträgt ca. 1000 m².
Der solaren Trocknung ist eine Schneckenpresse vorgeschaltet, welche den Schlamm auf einen Trockensubstanzgehalt von ca. 20 % entwässert. In der Trocknungshalle wird der Schlamm auf 80 % TS weiterbehandelt. Die anfallende Schlammmenge von ca. 6.000 t/a Nassschlamm wird zukünftig auf 250 t/a reduziert. Auch der Schlamm aus den vorhandenen Vererdungsbeeten wird chargenweise mitgetrocknet.
Leistungen des Ingenieurbüros:
- Leistungen bei Ingenieurbauwerken gem. HOAI Teil III § 43, LPH 1-9
- Leistungen bei der Technischen Ausrüstung gem. HOAI Teil IV § 55, LPH 1-9
| Auftraggeber | Gemeinde Langeoog, Hauptstraße 28, 26465 Langeoog |
| Ansprechpartner | Dipl.-Ing. Michael Kipsieker |
| Technische Daten | Trocknungsfläche = 1200 m² Trocknungsleistung = bis 80 % Klärschlamm = 4.000 t/a Zusätzliche Trocknung von vererdetem Klärschlamm |
| Projektbeginn/-ende |
06/2017 – 08/2019 |
| Auftraggeber | SG Grafschaft Hoya, Schlossplatz 2, 27316 Hoya |
| Ansprechpartner | Dipl.-Ing. Michael Kipsieker |
| Technische Daten | EW = 16.500 EW Qd = 1.300 m³/d Qmax = 65 l/s |
| Projektbeginn/-ende | I. BA 1999 – 2003 II. BA 2005 – 2007, 2008 – 2009 III. BA 2010 – 2012 IV. BA 2014 – 2016 |
Die Kläranlage Eystrup besteht an dem aktuellen Standort seit 1959 und reinigt aktuell das anfallende Abwasser entsprechend ca. 16.500 EW. Auf Grundlage einer Untersuchung der Betriebssituation wird die Leistungsfähigkeit fortlaufend den jeweils aktuellen gesetzlichen Anforderungen an die Abwasserreinigung angepasst. Alle Bauabschnitte wurden unter laufendem Betrieb der Anlage durchgeführt.
In den vorherigen Bauabschnitten wurden die Einlaufgruppe (1999-2003) erneuert, eine Klärschlammentwässerungsanlage (2005 bis 2007) installiert, das Zulaufpumpwerk und die Klärschlammspeicher (2008/2009) saniert, und in 2012 ist die alte Nachklärung durch einen Neubau ersetzt worden.
In einem IV Bauabschnitt ist (2014-2016) die Erweiterung der Belebungsstufe und energetische Sanierung durchgeführt worden. In Abhängigkeit von den Entsorgungskosten für Klärschlamm ist zukünftig die Errichtung einer weitergehenden Schlammentwässerung erforderlich.
Leistungen des Ingenieurbüros:
- Objektplanung, Teil 3 Ingenieurbauwerke, LP 1-8 gem. § 43, HOAI
- Fachplanung, Teil 4 Tragwerksplanung, LP 1- 6 gem. § 51, HOAI
- Fachplanung, Teil 4 Technische Ausrüstung, LP 1-8 gem. § 55, HOAI
